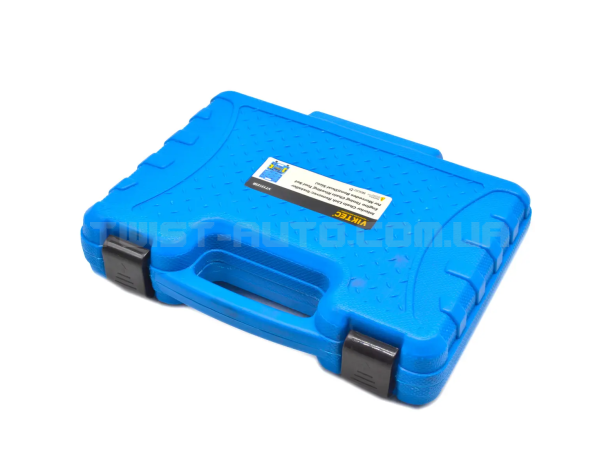

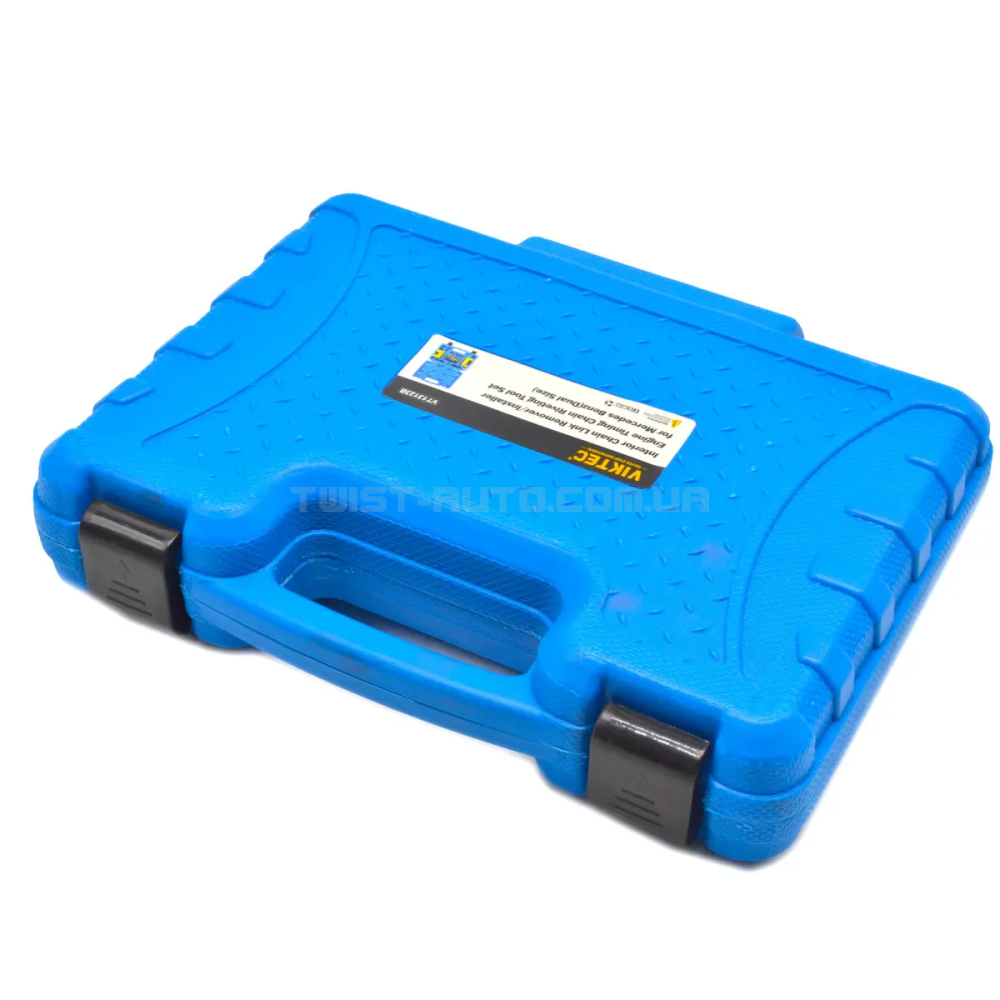

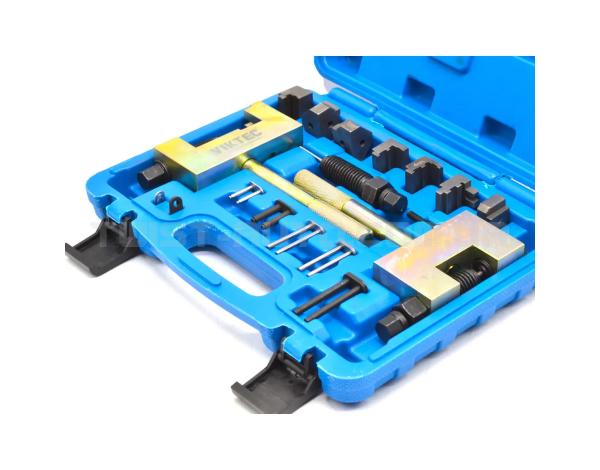

Комплект інструментів для роботи з одним та дворядним ланцюгом ГРМ MB VIKTEC VT13123B

Комплект інструментів для роботи з ланцюгом ГРМ VIKTEC VT13123B призначений для обслуговування та заміни ланцюгів газорозподільного механізму (ГРМ) на дизельних двигунах автомобілів Mercedes-Benz, Chrysler, Jeep та інших. Ось детальний опис комплектації та інструкції для використання цього набору:

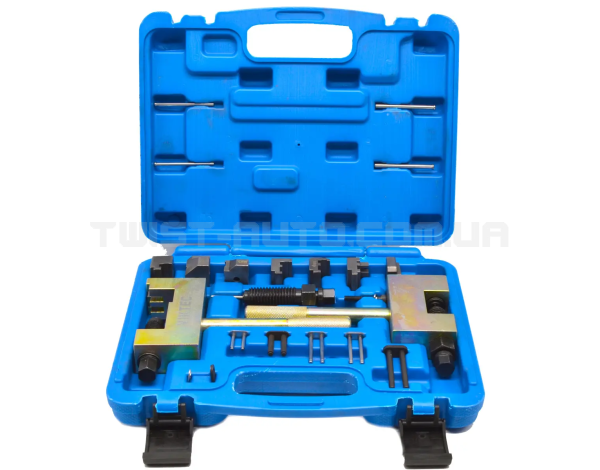

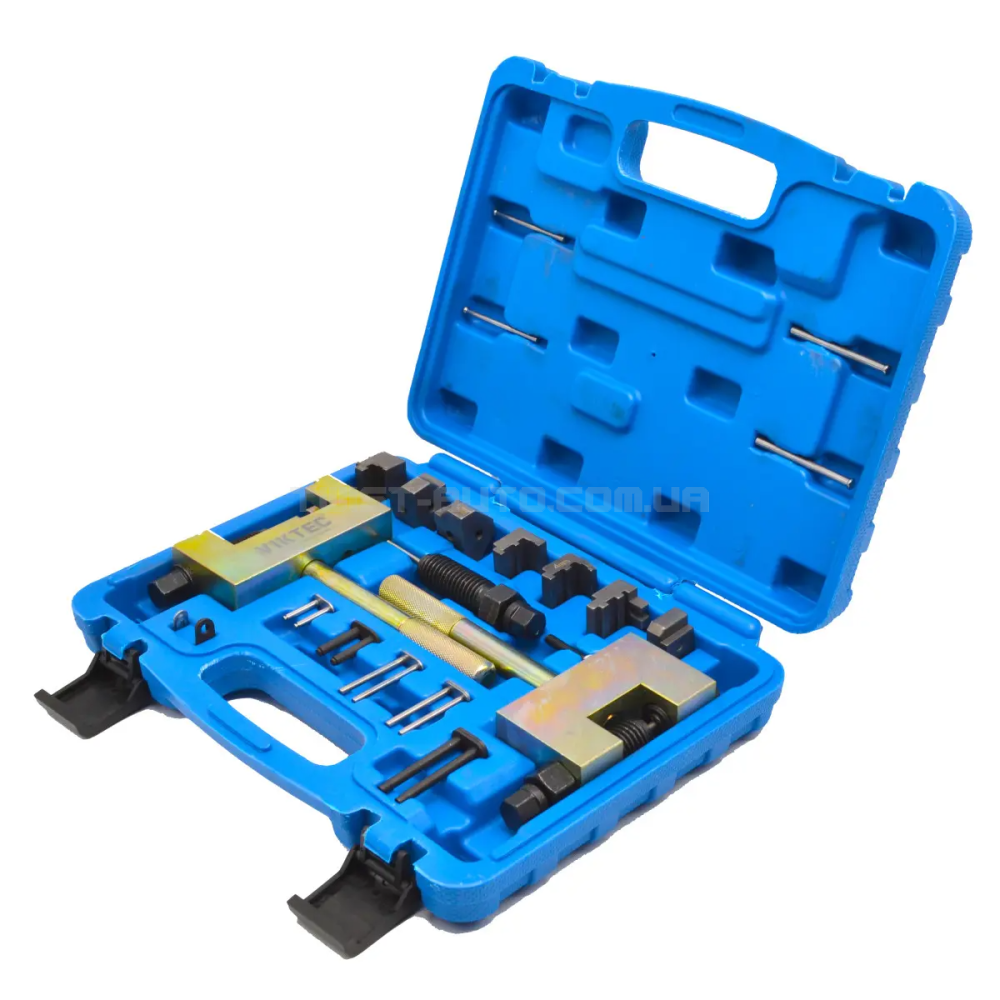

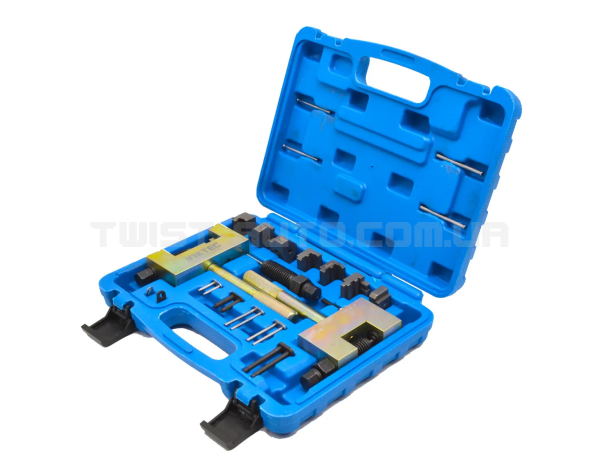

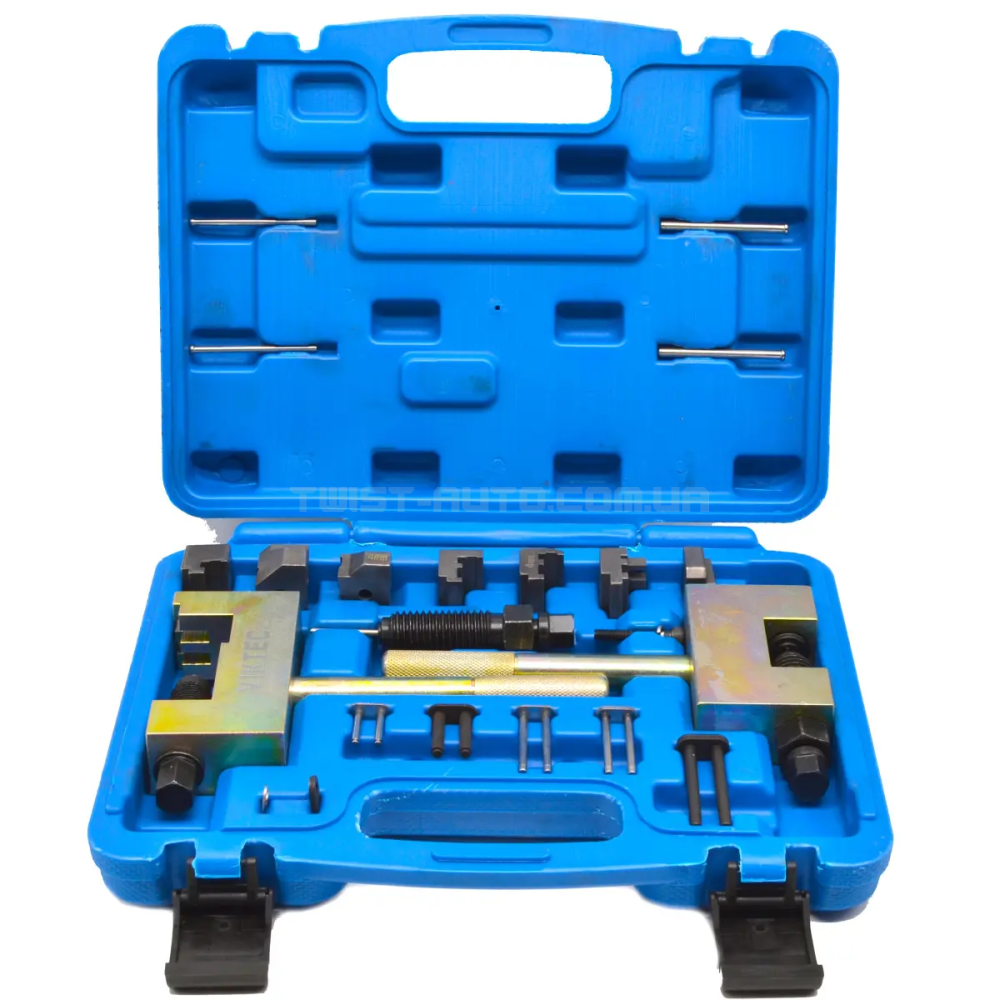

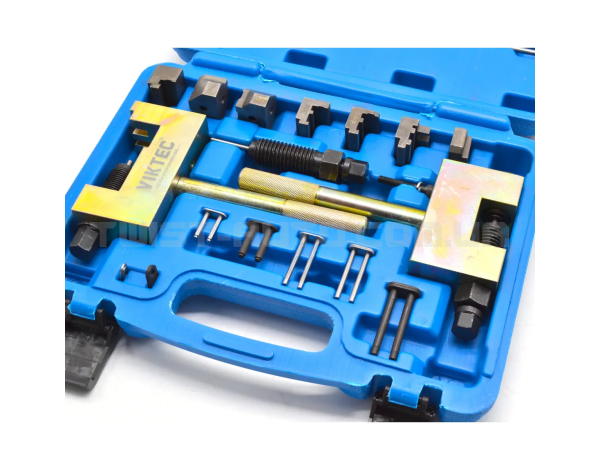

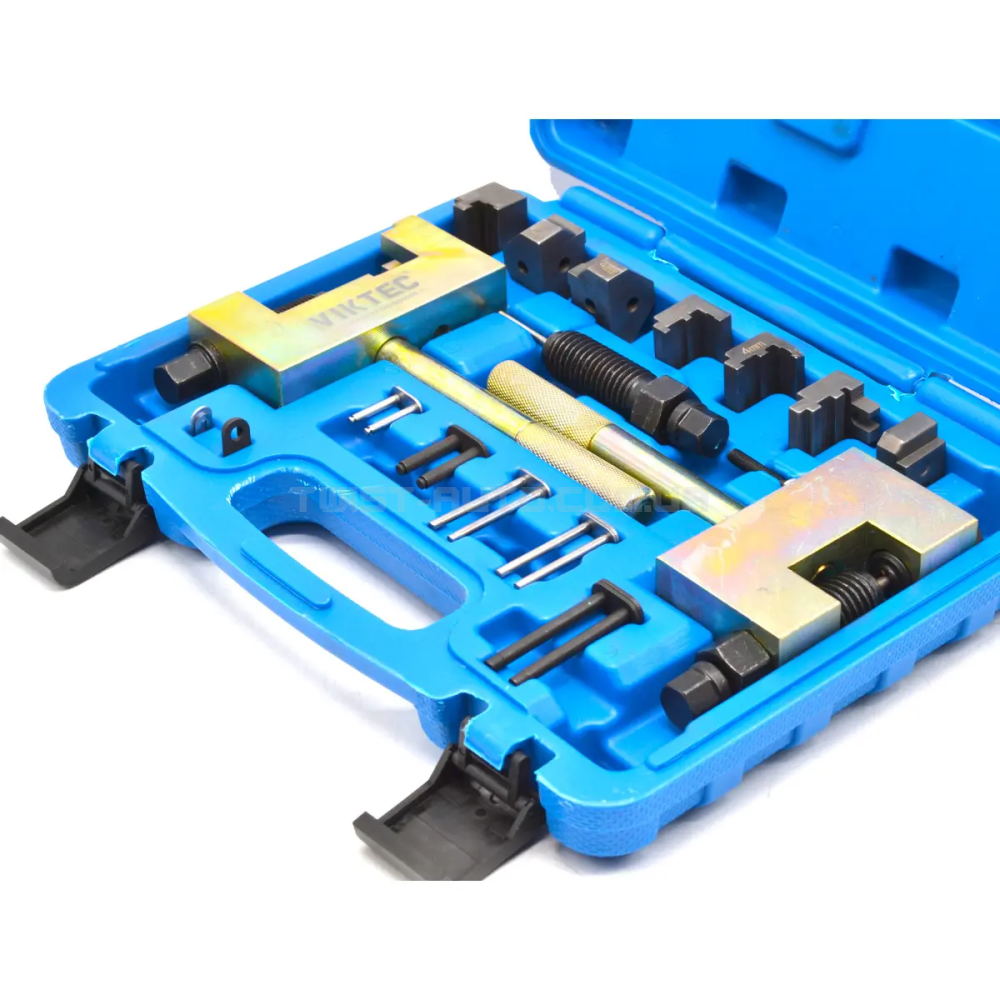

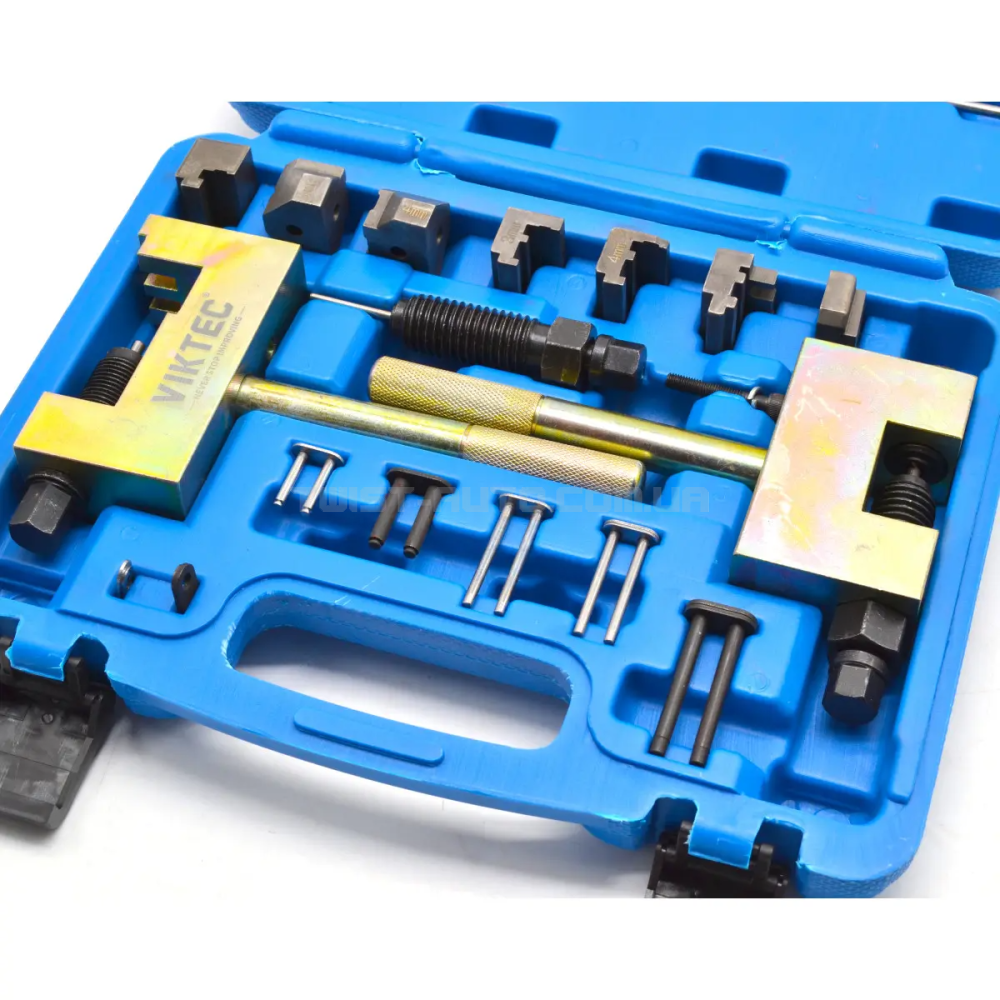

Комплектація:

• A. Струбцина для розбирання ланцюга: 602 589 02 33 00
• B. Струбцина для складання ланцюга: 602 589 00 39 00
• C. Обтискна пластина (настановна): 602 589 02 63 00
• D. Обтискна пластина (прес/обжим): 103 589 01 63 00
• E. Обтискна пластина (прес/обжим): 602 589 03 63 00
• F. Обтискна пластина (настановна): 103 589 01 63 00
• G. Обтискна пластина (настановна): 602 589 02 63 00
• H. Обтискна пластина (настановна)
• I. Обтискна пластина (настановна): 112 589 06 93 00
• J. Кріпильний болт (притискні губки)
• K. Оправлення (для розбирання ланцюга): 602 589 04 63 00
• L. Штифти видалення ланок (запасні): 602 589 04 63 01
• M. Монтажна ланка (тимчасова): 602 589 02 63 00
• N. Монтажна ланка (тимчасова): 602 589 02 63 00
• O. Заправка (тимчасова): 602 589 02 40 00
• P. Заправка (тимчасова): 602 589 02 40 00
• Q. Зовнішні пластини для P

Застосування:

• Для двигунів Mercedes-Benz: 1.7D, 2.1D, 2.2D, 2.7D, 3.0D, 3.2D, 3.9D, 4.0CDi.
• Для двигунів Chrysler/Jeep: 2.2D, 2.7D, 3.0CRD (перевірте сумісність).

Інструкції для використання:

Роз'єднання ланцюга ГРМ (видалення ланки):

1. Підготовка: Накрийте оголений корпус ланцюга чистою ганчіркою або аналогічним матеріалом.
2. Встановлення інструменту (A): Надягніть струбцину для розбирання на ланцюг, щоб вивідний штифт збігся з провідним штифтом. Використовуйте оправку, відповідну розміру штифта, що видаляється.
3. Видалення штифта: Вкрутіть шестигранну оправку до контакту з пластиною ланки ланцюга і зафіксуйте її гайковим ключем. Відтисніть штифт провідної ланки, повернувши шестигранник.

Встановлення нового ланцюга ГРМ:

1. Підключення нового ланцюга: З’єднайте новий ланцюг з старим, використовуючи різьбове з’єднання. Переконайтеся, що двигун обертається у правильному напрямку, щоб новий ланцюг пройшов через всі зірочки.
2. Вставка нового ланцюга: З’єднайте кінці нового ланцюга, використовуючи монтажну ланку. Встановіть затискні/настановні пластини на інструмент для складання ланцюга (B). Тимчасові монтажні ланки (M або N) можуть бути використані для позиціонування ланок ланцюга.

Заклепування нового ланцюга ГРМ:

1. Натискання на зовнішню пластину: Застосовуйте обтискну пластину (D або E) для натискання на нову сполучну ланку. Переконайтеся, що пластина притискається до нових штифтів шляхом обертання оправки.
2. Заклепування: Поверніть затиск для заклепування, заштовхуючи штифт, потім перемістіть інструмент для складання ланцюга (B), щоб заштовхати другий штифт. Перевірте запресовані сполучні штифти і при необхідності повторіть процедуру.

Важливі зауваження:

• Утримання чистоти: Забезпечте чистоту робочого місця та інструментів для запобігання забрудненню ланцюга ГРМ.
• Тимчасові з’єднання: Тимчасові монтажні та запроваджувальні ланки повинні бути видалені після використання.

Цей набір інструментів забезпечує точність і надійність при обслуговуванні ланцюгів ГРМ, що робить його важливим для механіків і техніків, які працюють з дизельними двигунами.
