Фиксатор распредвалов MERCEDES M642 — JTC 4429

JTC 4429 — прижимные планки для фиксации распределительных валов дизельных двигателей Mercedes-Benz M642 3.0 V6. Специальный инструмент предназначен для точного удержания распределительных валов в заданном положении при выполнении работ с механизмом ГРМ.

Основные характеристики

• Производитель: JTC
• Артикул: 4429
• Тип инструмента: фиксатор / прижимные планки распределительных валов
• Двигатель: Mercedes-Benz M642
• Тип двигателя: 3.0 V6 Diesel, 24 клапана
• OEM: 642 589 00 31 00
• Назначение: фиксация распределительных валов в головке блока цилиндров
• Дополнительно: может использоваться совместно с набором инструментов для цепи ГРМ JTC 4476

Область применения

Фиксатор предназначен для 3,0-литровых 24-клапанных V6 дизельных двигателей Mercedes-Benz M642, устанавливаемых на автомобили:

• C-Class
• E-Class
• G-Class
• M-Class
• R-Class
• CLA
• CLK
• GLE
• GLK
• GLS
• Sprinter
• Viano
• Vito

Также применяется на соответствующих версиях Sprinter, Viano и Vito ориентировочно 2005–2007 годов выпуска — в зависимости от конкретной модификации двигателя.

Назначение инструмента

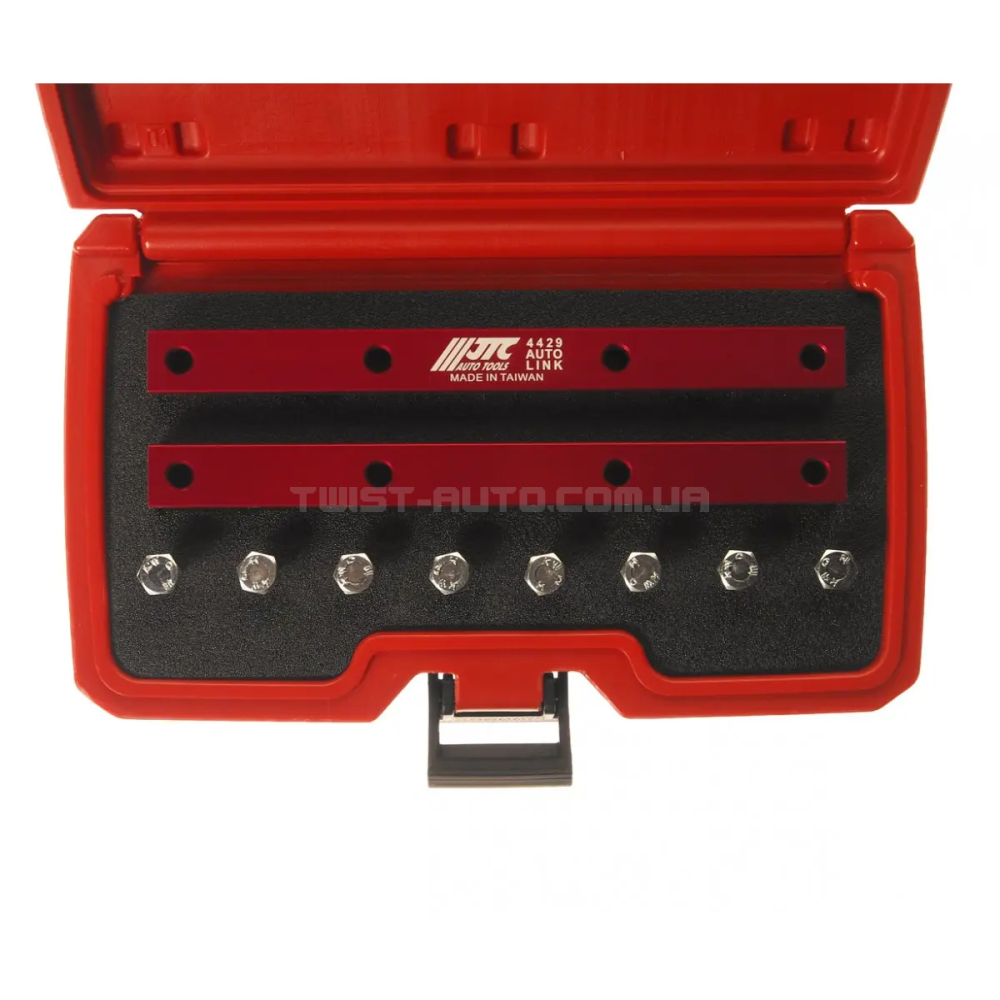

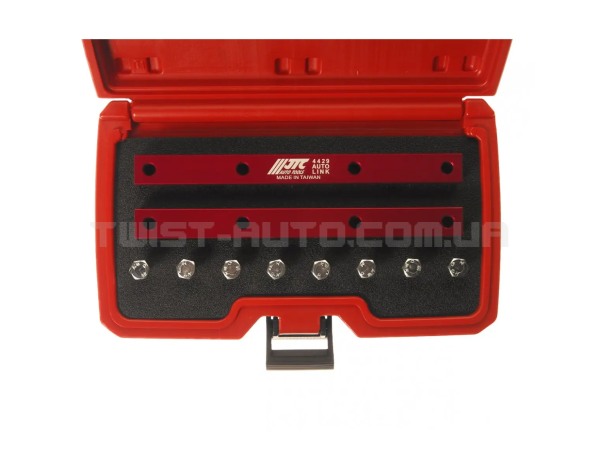

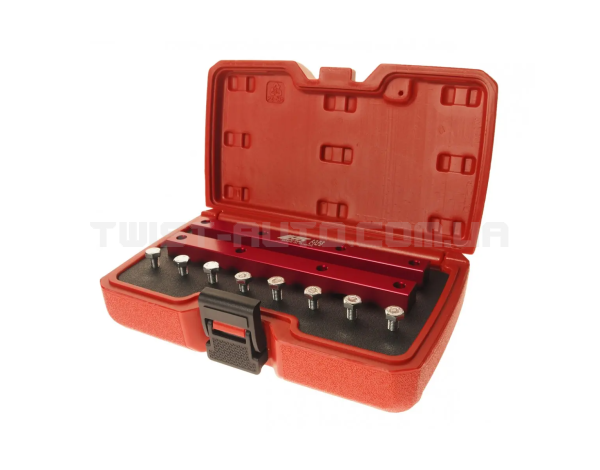

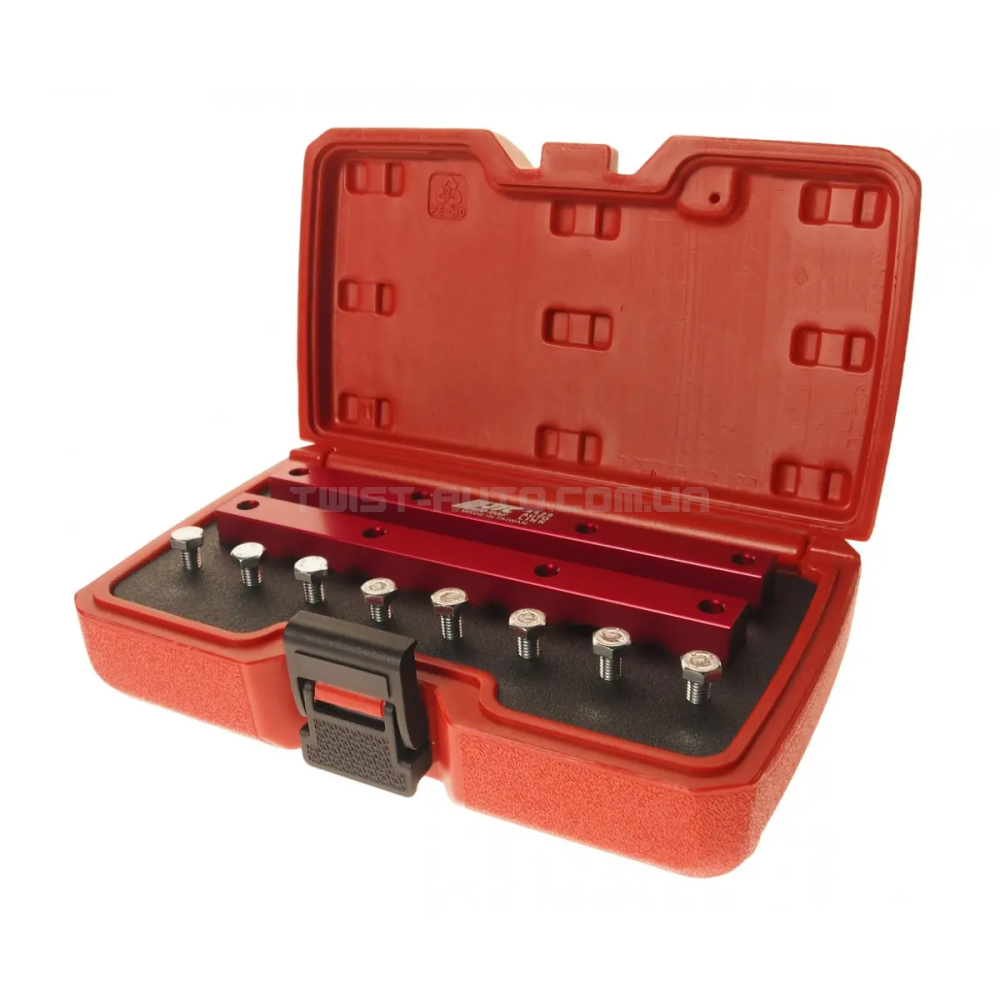

При снятой клапанной крышке прижимные планки удерживают распределительные валы в головке блока цилиндров, обеспечивая их правильное положение во время проведения сервисных работ.

Инструмент применяется при операциях, связанных с механизмом ГРМ, включая работы по проверке и установке фаз газораспределения.

Важные правила использования

Фиксатор ГРМ — это высокоточный установочный инструмент, а не силовое приспособление.

Не допускается использовать прижимные планки в качестве упора для откручивания или затяжки болтов шкивов, звездочек и шестерен.

Применение фиксатора для передачи высокого крутящего момента может привести к:

• деформации инструмента;
• потере точности фиксации;
• повреждению самого фиксатора;
• неправильной установке фаз газораспределения;
• в дальнейшем — к серьезному повреждению двигателя.

Для удержания шкивов, звездочек и шестерен при демонтаже или монтаже необходимо использовать специальные удерживающие ключи и приспособления, рассчитанные на силовые нагрузки и соответствующие крутящие моменты.

Используйте фиксатор JTC 4429 исключительно по назначению и соблюдайте технологию проведения работ, предусмотренную производителем двигателя.
